系統概述

LED固晶機是一種將LED晶片從晶片盤吸取后貼裝到PCB上，實現LED晶片的自動健合和缺陷晶片檢測功能的自動化設備。隨著LED產業的快速發展，固晶機等半導體設備的市場需求也越來越大。

系統組成

LED固晶機主要包括材料載臺、點膠模組、取放點模組、運動控制系統、視覺系統、頂針系統、晶圓模組等結構。工控機是LED固晶機控制系統的核心部分，主要負責人機交互界面管理和控制系統實時監控工作，發布運動指令，有效處理控制卡采集傳輸?shù)男畔ⅲ垢鱾€環節實現預期運動，確保機械位置精度檢測和操作安全。

工作原理

上料機構把PCB傳送到卡具上的工作位置，點膠機構將PCB需要鍵合晶片的位置點膠，然后鍵合臂從原點位置運動到吸取晶片位置，晶片放置在薄膜支撐的擴張器晶片盤上，鍵合臂到位后吸嘴向下運動，頂針向上運動頂起晶片，在拾取晶片后鍵合臂返回原點位置(漏晶檢測位置)，鍵合臂再從原點位置運動到鍵合位置，吸嘴向下鍵合晶片后鍵合臂再次返回原點位置，從而完成鍵合過程。

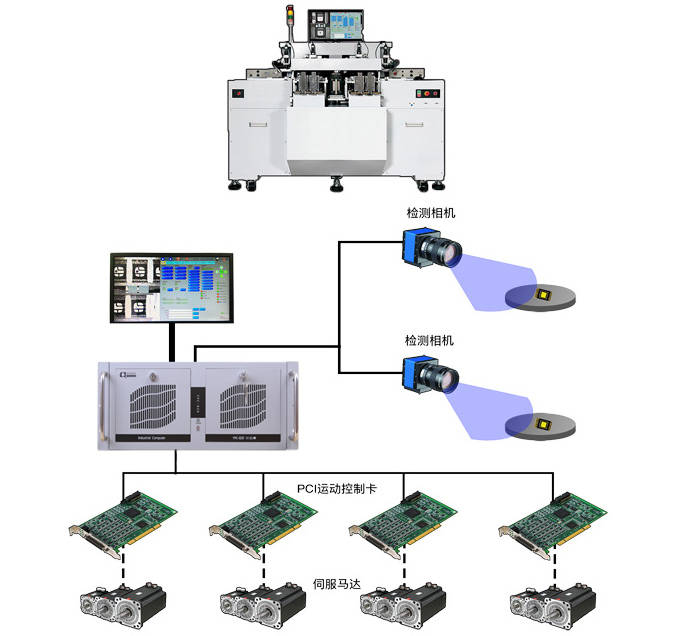

系統架構

系統需求

LED固晶機的運動控制部分由伺服電機和步進電機實現，其中各個電機運動都是由工控機和運動控制卡來控制。LED固晶機運動控制系統采用運動控制卡與工控機相結合的方式，通過視覺系統、運動控制和取放等模組相結合，實現了基于機器視覺的全自動高速固晶功能。要求工控機：

1、具備穩定可靠的工作性能

2、具備快速精確的運算能力

3、提供靈活的擴展接口

4、提供高效的網絡傳輸接口

5、能在不同環境下運行，符合不同等級的抗振、抗干擾能力，并能保證7X24小時不間斷正常運行

解決方案

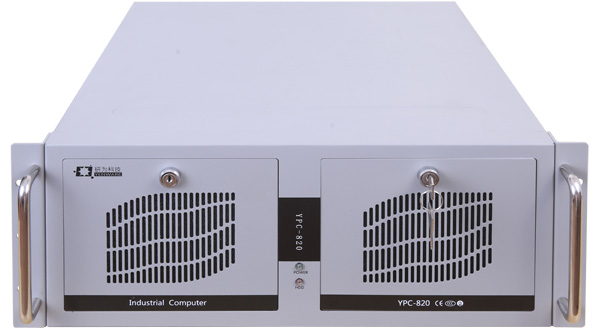

YPC-820采用優質的金屬鋼板外殼，具有極好的強度及剛度；內部系統結構采用大功率風扇直接對系統進行散熱，具有良好通風散熱性能；可以裝配工業冗余電源或者工業ATX單電源，保證了整機的穩定運行。搭配Intel?H170芯片組，支持Intel?第6/7代 酷睿?i3/i5/i7&奔騰處理器&賽揚處理器，運算能力強大，4個USB 3.0接口、4個USB 2.0接口、12個COM口、2個VGA接口、1個HDMI接口、1個LPT接口，能夠輕松連接各外接設備。

產品特性：

1、Intel?第6/7代 酷睿?i3/i5/i7&奔騰處理器&賽揚處理器（LGA 1151插槽）

2、Intel?H170芯片組

3、雙通道DDR4 1866/2133MHz，最高64G

4、5個SATA3.0接口，支持RAID、8個USB3.0接口、4個USB2.0接口、12個COM接口（其中COM1、COM2可選RS-232/422/485)、2個VGA接口、1個HDMI接口、2個RJ-45接口、3個音頻插孔

5、4個PCI插槽、1個PCIe 3.0x16插槽、2個PCIe 2.0x4插槽、2個mini PCIe插槽(支持mSATA、Wifi/3G/4G)、1個SIM卡槽

研為工控機具備在復雜工業環境下長時間不間斷穩定工作的特性，能夠滿足多塵、潮濕、高低溫、振動等各種工業現場對硬件的需求。十二年來，研為持續為客戶提供高性價比的產品和技術服務，在自動化控制、機器視覺、自助終端等領域積累了豐富的經驗和成功案例。
